序列图编辑器

序列图编辑器允许您插入和编辑基于seqdiag的图表。Seqdiag使用基本脚本语言来定义图表。这个插件添加了一个对话框，您可以在其中使用此脚本定义图表。该对话框显示渲染图表的预览，当图表完成后，可以将其作为图像插入到zim页面中。您始终可以通过从上下文菜单中选择"编辑图表"再次编辑它（右键单击图表将显示上下文菜单）。

依赖项： 此插件需要安装"seqdiag"并在系统路径中可用。

要安装"seqdiag"工具，请使用easy_install或pip：

$ sudo easy_install seqdiag

或者

$ sudo pip seqdiag

选项

此插件具有以下选项：

以SVG格式生成图表选项决定图表是否将以SVG格式生成。只有在您的系统支持的情况下，此选项才会默认启用。

示例

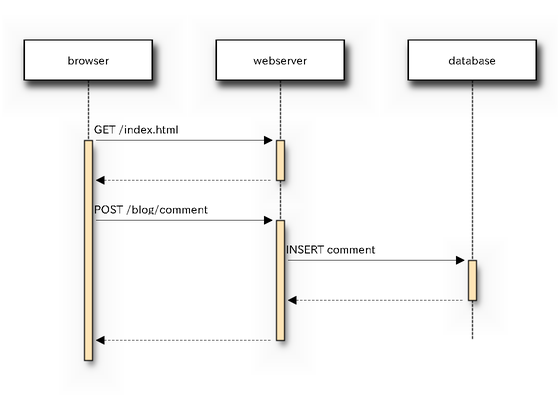

例如，像这样的图表：

可以通过在对话框中输入以下定义来创建：

diagram {
  browser  -> webserver [label = "GET /index.html"];
  browser <-- webserver;
  browser  -> webserver [label = "POST /blog/comment"];
              webserver  -> database [label = "INSERT comment"];
              webserver <-- database;
  browser <-- webserver;
}

有关脚本语言的完整文档，请参见：http://blockdiag.com/en/seqdiag/index.html
